대체연료 — 수소 · CNG

가스 에너지 시장이 요구하는 조건

오늘날의 에너지 시장은 인화성 가스와 액화 가스를 옮기고, 저장하고, 다루는 일에 까다로운 조건을 걸고 있습니다. ELAFLEX의 급유 장비는 수소(H2)와 CNG를 비롯한 고압 기술가스의 저장과 공급에 따르는 위험을 최소화합니다. 장비의 특성과 운용 방식이 여러 공정에서 효율과 안전, 그리고 비용 효율을 함께 담보합니다.

취급 가능한 기술가스는 다음과 같습니다.

• 수소(H2) 및 수소 혼합 가스
• CNG(압축천연가스) · 바이오가스
• 공기 · 질소 · 헬륨

ELAFLEX H2+ — 산업용 저압 수소 (신규)

수소는 메탄 등과의 혼합 형태로든 100% 농도로든 저압 산업 공정에서 그 비중이 빠르게 커지고 있습니다. 유체 계통은 물론 화학 · 철강 산업에서 이런 기체를 이송하려면 공급망 전체에 걸쳐 최고 수준의 안전성, 높은 신뢰성, 그리고 매우 낮은 투과율(permeation)이 요구됩니다. ELAFLEX는 이 까다로운 용도를 위해 ERV-H2+ 고무 익스팬션 조인트와 H2+ 수소 호스 어셈블리로 구성된 H2+ 제품군을 내놓았습니다.

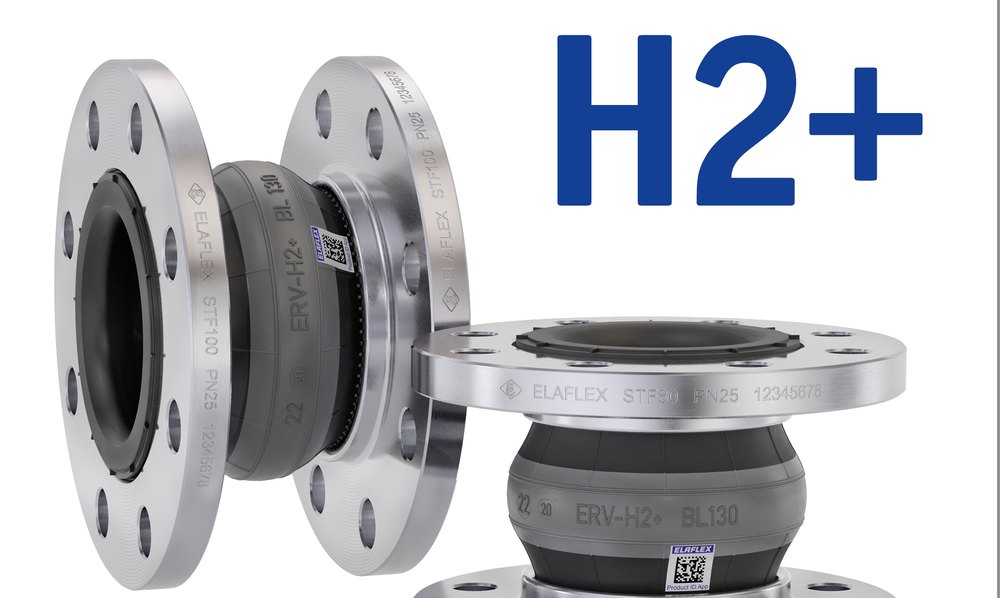

ERV-H2+ 고무 익스팬션 조인트

새로 개발된 ERV-H2+는 순수 수소든 수소 · 메탄 혼합 가스든 농도와 무관하게 이송할 수 있습니다. 투과율이 매우 낮아 산업용 배관 계통은 물론 선박에도 사용합니다.

• 최대 사용 압력 : 20 bar (2.0 MPa)
• 사용 온도 : -40 °C ~ +65 °C
• 전기적 특성 : 도전성 재질
• 라이너 : 이음매 없는 특수 컴파운드
• 보강재 : PA 텍스타일 코드
• 외피 : 클로로프렌(CR)
• 표시 : ERV-H2+, DN..., PN 20, 회색 밴드에 제조일자
• 플랜지 : 스테인리스 회전 플랜지 (예: EN 1092-1 PN 25 홀 패턴)

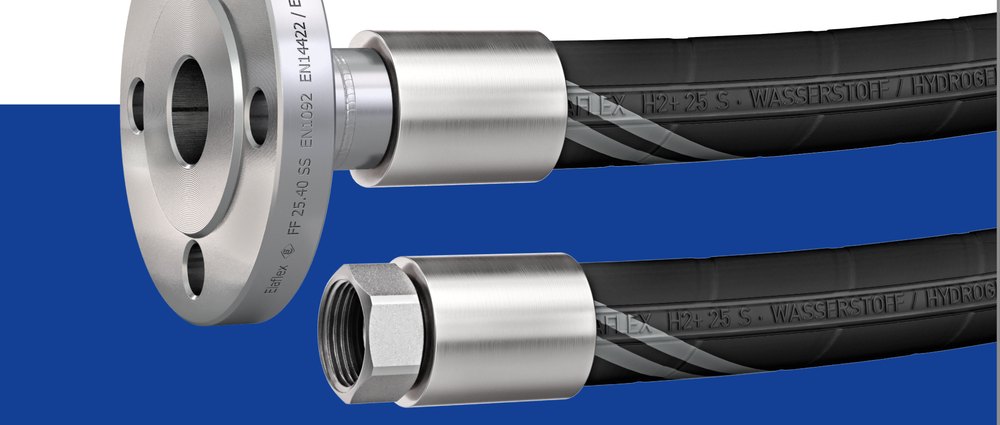

H2+ 수소 호스 어셈블리

H2+ 호스는 주로 연결 호스(/T)로 쓰이며 ATEX 2014/34/EU 장비 카테고리 I 요건을 충족합니다. 이음매 없이 매끄러운 내면 라이닝 덕분에 수소와 천연가스(메탄), 그리고 이 둘의 혼합 가스 전 농도에 사용할 수 있습니다.

• 최대 사용 압력 : DN 38(1 1/2") 이하 60 bar (6.0 MPa), DN 50(2") 40 bar (4.0 MPa)
• 사용 온도 : -40 °C ~ +65 °C
• 안전 크림핑 페룰 적용 — 파열 압력을 사용 압력의 4배 이상으로 확보하고 투과를 최소화
• 라이닝 : 이음매 없는 특수 흑색 고무, 도전성, 저투과
• 보강재 : 텍스타일 브레이드 (SD 타입은 스테인리스 헬릭스 추가)
• 외피 : 도전성 특수 고무, 내오존 · 내자외선 · 내노화
• 피팅 : 스테인리스, EPDM 실
• 연결 : 나사 연결, 고정형 또는 회전형 플랜지 연결

헬릭스 없는 형식 D와 스테인리스 헬릭스를 넣은 형식 SD 두 가지가 있습니다.

Oasis 수소 밸브 · 커플러

고압 수소의 저장 · 운송 설비에는 뉴질랜드 자회사 Oasis Engineering의 밸브와 커플러가 쓰입니다. 전 제품이 ISO 23826 형식시험을 거쳤고 ISO 9001 기준으로 제조됩니다.

수소 1/2" 퀵 커플러

고속 충전 시스템, 저장 캐스케이드와 트레일러 사이, 트레일러와 압축기 사이를 잇는 용도입니다. 암 · 수 양쪽에 누설 방지 스프링 포핏을 넣은 전(全) 스테인리스 구조이며 PED 2014/68/EU를 준수합니다.

900 시리즈 볼 밸브 · 실린더 밸브 (PED)

압축기, 디스펜서, 프라이오리티 패널, 차단용, 가스 저장용 고유량 볼 밸브와 벌크 실린더 저장 스택용 실린더 밸브입니다. PED 2014/68/EU를 준수하며 316 스테인리스 바디에 1/4 회전 핸들과 블로우아웃 방지 스템을 적용했습니다. 실린더 밸브는 25E(W28.8) 또는 UNF18 수나사 연결 중에서 고르실 수 있고 PRD 포트가 포함됩니다.

400 시리즈 TPED 볼 밸브 · 실린더 밸브 (트레일러용)

트레일러 운송용으로 TPED 2010/35/EU 인증(Pi 마킹)을 받았습니다. 볼 밸브는 사용 압력 520 bar, 최대 허용 압력(MAWP) 650 bar이며, 실린더 밸브는 385 bar와 520 bar 중에서 선택합니다. 전 재질이 수소 용도에 적합합니다.

900 시리즈 TPED 트레일러 매니폴드

385 bar 사용 압력 트레일러의 적재 · 하역용 고유량 매니폴드입니다. TPED 2010/35/EU를 준수하며 주문 사양 제작이 가능합니다.

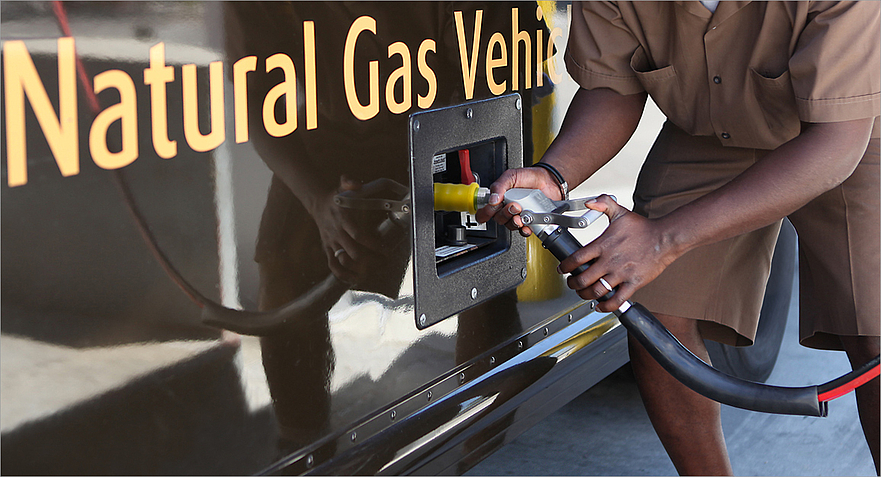

CNG · 기술가스

CNG 부품 역시 Oasis Engineering이 만듭니다. Oasis는 가스 에너지와 운송 산업에 쓰이는 밸브와 커플링 분야의 국제적인 전문 기업으로, 더 큰 용량과 더 높은 압력, 그리고 까다로운 신뢰성 요건을 감당하는 해법을 제공합니다.

설계로 풀어낸 해법

표준품을 바탕으로 주문 사양의 엔지니어링 부품을 설계 · 제작해 40개국이 넘는 고객사에 공급하고 있습니다. CNG를 비롯한 산업용 가스 이송을 위해 개발한 초고속 충전 시스템은 안전하고 빠른 냉각 충전으로 급유 시스템 전체의 효율을 끌어올립니다. 구성 부품은 PED 2014/68/EU를 준수하며, 대부분 최대 사용 압력 410 bar(6,000 psi)로 설계됐습니다.

장점

• 턴키 방식의 일괄 공급
• 동급 최고 수준의 유량
• 엄격한 안전 요건 충족
• 높은 청정도 기준에 맞춘 생산
• 내구성이 뛰어나고 정비가 쉬움

취급 가스와 압력 조건, 설비 구성을 알려 주시면 적합한 품목을 정리해 드립니다.
